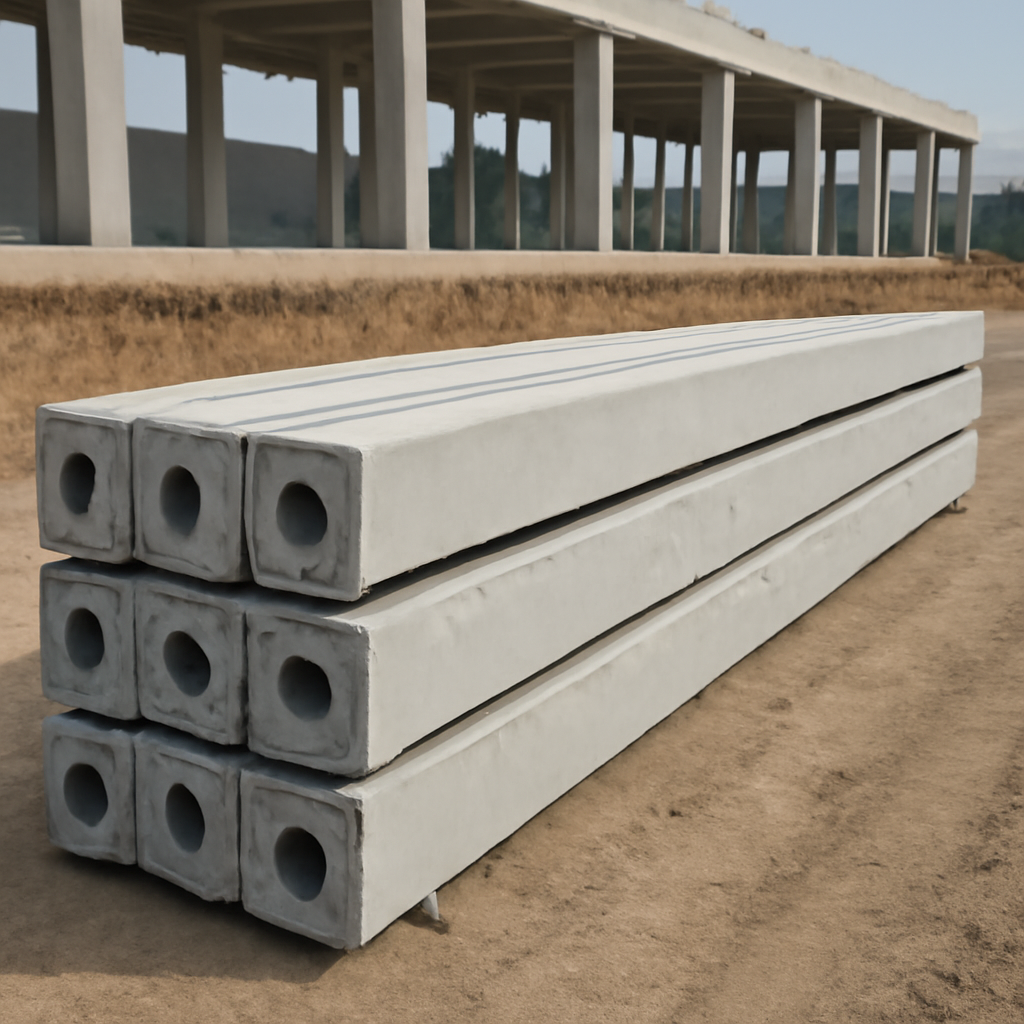

PHC파일이란
PHC파일은 공장에서 원심성형하고 프리텐션 방식으로 긴장력을 도입한 고강도 콘크리트 말뚝입니다. 건축물의 하중을 지반 깊은 곳으로 전달하는 깊은기초 부재로, 지표면 가까이 있는 흙이 약하거나 건축물 하중이 커서 독립기초·줄기초만으로 침하를 제어하기 어려울 때 사용합니다. PHC는 일반적으로 Pretensioned spun High strength Concrete의 의미로 설명되며, 원형 중공 단면과 균일한 공장 생산 품질이 주요 특징입니다.
이 말뚝은 콘크리트 내부에 종방향 강선과 나선철근 등을 배치한 뒤, 강선을 미리 긴장한 상태에서 콘크리트를 원심력으로 다져 제작합니다. 콘크리트가 굳은 뒤 긴장력을 전달하면 부재에 압축력이 형성되어 운반과 항타 과정에서 발생할 수 있는 인장 응력과 균열에 대한 저항성이 높아집니다. 다만 고강도 제품이라도 충격, 편심 항타, 부적절한 용접, 과도한 지반 저항이 발생하면 손상될 수 있으므로 자재 선정과 시공 관리가 함께 이루어져야 합니다.
건축 기초에서의 역할과 적용 상황
건축물의 기초는 상부 구조물에서 내려오는 축력, 수평력, 모멘트를 지반으로 안전하게 전달해야 합니다. PHC파일은 말뚝 선단이 비교적 단단한 지층에 도달해 지지력을 확보하는 선단지지말뚝으로 쓰이거나, 말뚝 표면과 주변 흙 사이의 마찰력을 활용하는 마찰말뚝으로 적용될 수 있습니다. 실제 현장에서는 두 효과가 함께 작용하는 경우가 많으므로 지층 구성과 설계 하중을 종합적으로 검토해야 합니다.
- 매립층, 연약 점토층, 느슨한 모래층 등 표층 지반의 지지력이 부족한 경우
- 중·고층 건물, 물류시설, 공장 등 기초에 전달되는 하중이 큰 경우
- 굴착으로 주변 구조물과 지반 변형을 관리해야 하며, 일정한 품질의 공장 제작 부재가 필요한 경우
- 현장 타설말뚝보다 공정과 품질 관리를 단순화할 필요가 있는 경우
반대로 항타 장비를 설치할 공간이 부족하거나, 인접 건물의 진동·소음 민원이 큰 도심 현장, 상부 장애물 때문에 긴 부재의 반입이 어려운 현장에서는 다른 말뚝 공법과 비교해야 합니다. 지하수, 매립 폐기물, 전석층, 풍화암 또는 단단한 암반이 얕은 위치에 있는 경우에도 관입성과 시공 가능성을 사전에 확인해야 합니다.
구조와 주요 세부 유형
1. 원형 중공 단면
중앙이 비어 있는 원형 단면은 같은 콘크리트 사용량으로 휨과 압축에 효율적으로 대응하도록 설계된 형태입니다. 중공부는 말뚝 중량을 줄이고 원심성형을 가능하게 하지만, 절단부나 두부 보강부처럼 응력이 집중되는 부분은 별도 검토가 필요합니다.
2. 외경과 두께에 따른 규격
규격은 외경, 두께, 길이, 콘크리트 강도, 보강 강선 구성 등으로 구분합니다. 큰 외경이나 두꺼운 단면이 항상 유리한 것은 아니며, 설계 축력과 휨·전단 요구, 장비의 타격 에너지, 운반 조건, 지층의 관입 저항을 함께 고려해 정해야 합니다. 현장에서는 제조사가 제시한 제품 성능표와 구조설계자의 검토 결과가 일치하는지 확인해야 합니다.
3. 길이와 연결 방식
공장 생산 길이만으로 목표 심도에 도달하기 어려우면 여러 본을 연결합니다. 연결부는 용접식 이음, 기계식 이음 등 설계와 제품 체계에 따라 달라질 수 있으며, 이음부의 정렬, 용접 품질, 냉각과 검사, 부식 방지 상태가 전체 말뚝의 성능에 영향을 줍니다. 연결부를 단순한 부속 작업으로 보지 말고 말뚝 본체와 같은 수준의 품질관리 대상으로 다뤄야 합니다.
| 검토 항목 | 확인할 내용 | 현장 적용 시 유의점 |
|---|---|---|
| 단면 규격 | 외경, 두께, 길이, 허용하중 | 설계하중과 장비 능력의 적합성 확인 |
| 재료 성능 | 콘크리트 강도, 강선 및 철근 구성 | 시험성적서와 납품 제품의 일치 여부 확인 |
| 이음부 | 연결 방식, 정렬, 용접 및 검사 기준 | 이음 후 변형과 균열을 육안·비파괴 방식으로 점검 |
| 시공성 | 반입 길이, 항타 장비, 작업 반경 | 현장 진입로와 인접 구조물 간섭 검토 |
| 지반 조건 | 지층, 지하수, 장애물, 목표 관입층 | 시추자료와 시험시공 결과를 함께 판단 |
설계와 시공 진행 절차
- 현장 조사와 지반자료 검토
시추주상도, 표준관입시험 등 확보된 지반자료를 바탕으로 연약층 두께, 지지층 깊이, 지하수위, 암반 및 전석 분포를 파악합니다. 기존 건물의 기초와 지중 매설물, 작업 공간, 소음·진동 민감 시설도 함께 조사해야 합니다.
- 기초 형식과 말뚝 계획 수립
건축물 하중, 허용침하, 수평하중, 지하층 굴착 조건을 반영해 말뚝의 규격·수량·배치·설계 길이를 결정합니다. 말뚝 중심 간격, 파일캡 크기, 기초보와의 간섭, 지하 외벽과의 이격도 도면에서 확인합니다.
- 시험시공과 시공성 확인
본 시공 전에 대표 지점에서 시험시공을 실시하면 예상 관입성, 항타 에너지, 말뚝 손상 여부, 목표 지지층 도달 가능성을 확인하는 데 도움이 됩니다. 시험 결과가 설계 가정과 다르면 무리한 항타를 진행하기보다 설계자와 시공자가 공법과 규격을 재검토해야 합니다.
- 자재 반입과 검수
반입 시 제품 표시, 규격, 제조일 또는 관리번호, 균열·파손·두부 손상, 휨과 단부 상태를 확인합니다. 운반과 적치 과정에서는 지지점을 일정하게 배치하고 부재가 한쪽으로 휘거나 모서리에 충격을 받지 않도록 해야 합니다.
- 측량과 항타
말뚝 위치를 측량한 뒤 리더와 말뚝을 수직으로 맞추고 초기 관입을 안정적으로 진행합니다. 항타 중에는 타격 횟수, 관입량, 최종 관입 상태, 수직도, 장비 조건을 기록합니다. 갑작스러운 관입량 변화나 타격음 변화는 지층 변화 또는 부재 손상의 신호일 수 있습니다.
- 연결과 두부 처리
필요한 길이에 맞춰 이음부를 정렬하고 승인된 절차로 연결합니다. 목표 심도에 도달한 뒤에는 설계에 맞춰 말뚝 두부를 절단·정리하고 파일캡 철근과의 정착 상태를 확인합니다. 두부를 과도한 충격으로 파쇄하면 강선 노출과 단면 손상이 발생할 수 있습니다.
- 검측과 기록 정리
완료된 위치, 최종 심도, 항타 기록, 이음부 검사, 손상 및 보수 내역을 도면과 시공기록에 반영합니다. 설계 위치에서 벗어난 말뚝이나 목표 심도에 도달하지 못한 말뚝은 임의로 보정하지 말고 구조설계 검토를 거쳐 처리해야 합니다.
선택 기준과 비용·공기에 영향을 주는 요소
적합한 제품을 선택할 때 가장 먼저 볼 것은 건축물 하중과 지반의 조합입니다. 허용축력만 비교하면 부족하며, 항타 중 발생하는 응력, 운반·세우기 과정의 휨, 수평하중과 모멘트, 말뚝군 효과, 장기 침하를 함께 검토해야 합니다. 지지층이 깊어 연결부가 많아지는 현장에서는 이음부 수와 작업시간이 늘고, 지층이 단단하거나 장애물이 많으면 항타 효율이 낮아질 수 있습니다.
비용은 말뚝 본체 가격만으로 결정되지 않습니다. 규격과 총 연장, 수량, 연결부 개수, 항타 장비의 반입·조립, 시험시공과 품질시험, 두부 절단 및 파일캡 작업, 운반 거리, 야간·도심 작업 조건이 총공사비에 영향을 줍니다. 공기는 자재 제작 및 반입 일정, 장비 대기, 지하 매설물 조치, 민원 대응, 암반·전석 처리, 우천과 현장 진입성에 따라 달라질 수 있으므로 단순한 일수로 단정하기 어렵습니다.
- 지반 적합성
- 설계 지지층에 도달할 수 있는지, 항타 시 관입 저항이 장비와 말뚝의 허용범위 안에 있는지 검토합니다.
- 시공 환경
- 소음·진동, 장비 높이, 작업 반경, 인접 구조물, 교통 및 반입 동선을 확인합니다.
- 내구 조건
- 지하수와 토양의 화학적 환경, 해안·염해 노출, 부식 가능성을 설계기준에 따라 검토합니다.
- 품질 추적성
- 제품 성적서, 납품 기록, 항타일지, 이음부 검사와 보수 기록이 연결되도록 관리합니다.
주요 문제와 예방 방법
균열과 두부 파손
말뚝 머리에 타격력이 편심으로 전달되거나 쿠션과 캡이 적절하지 않으면 두부가 깨지고 종방향 균열이 생길 수 있습니다. 항타 전 수직도와 장비 중심을 맞추고, 타격 장치와 쿠션의 상태를 확인해야 합니다. 손상 부위를 콘크리트로 덧바르는 것만으로 사용 가능 여부를 판단해서는 안 되며, 손상 깊이와 강선 노출 여부를 확인한 뒤 책임기술자의 검토를 받아야 합니다.
말뚝의 기울어짐과 위치 오차
초기 세움이 불량하거나 지중 장애물에 말뚝이 밀리면 기울어짐과 수평 위치 오차가 발생합니다. 항타 전 위치를 재확인하고 초기 관입을 저속으로 관리하며, 진행 중 수직도를 반복 측정해야 합니다. 허용오차는 적용 설계기준과 현장 시방서에 따르며, 기준을 넘은 경우 파일캡 철근을 임의로 휘어 보정하지 말고 구조 검토를 진행합니다.
과도한 관입 저항과 미달 심도
단단한 층이나 매설 장애물을 만났을 때 타격 에너지만 높이면 부재가 먼저 손상될 수 있습니다. 타격 기록, 관입량, 음향 변화, 인접 말뚝의 영향 등을 종합해 원인을 구분하고, 필요하면 천공 병행, 위치 변경, 길이 조정 또는 다른 공법을 검토합니다.
말뚝군과 인접 구조물 영향
여러 말뚝을 가까이 항타하면 지반의 간극수압과 변위가 변하고, 주변 말뚝의 상승·침하 또는 인접 구조물의 진동이 발생할 수 있습니다. 항타 순서를 계획하고 계측기를 활용해 주변 변화를 관찰하며, 민감한 시설이 있으면 저진동 공법과 대체안을 비교해야 합니다.
현장 관리 체크리스트
- 승인된 구조도면과 시방서에 제품 규격·수량·배치·목표 심도가 명시되어 있는가
- 시추자료에서 지지층, 지하수, 전석·암반 및 매설물 정보가 확인되었는가
- 반입 제품의 외관, 단부, 휨, 균열, 표시와 시험성적서를 검수했는가
- 적치 시 받침 위치가 일정하고 운반 중 충격 및 장시간 편심 하중을 방지했는가
- 항타 장비의 수직도, 캡과 쿠션 상태, 타격 조건을 작업 전에 확인했는가
- 말뚝별 위치, 길이, 이음부, 최종 관입량, 타격 기록을 남겼는가
- 이음부의 정렬·용접·검사와 보수 내역이 추적 가능한가
- 두부 절단 후 강선과 콘크리트 상태, 파일캡 철근 정착을 확인했는가
- 위치 오차, 기울어짐, 균열, 미달 심도 발생 시 임의 조치하지 않았는가
- 완료도면과 검사기록이 실제 시공 결과를 반영하는가
자주 묻는 질문
PHC파일과 현장타설말뚝은 어떻게 다른가요?
PHC파일은 공장에서 제작된 프리캐스트 부재를 현장에 반입해 항타 또는 압입하는 방식이고, 현장타설말뚝은 현장에서 천공·굴착 후 철근과 콘크리트를 시공합니다. 전자는 공장 품질과 시공 속도 측면의 장점이 있을 수 있지만 진동·소음과 반입 조건을 검토해야 하며, 후자는 현장 조건에 따라 대구경·장대 말뚝을 계획할 수 있지만 천공 안정성과 콘크리트 품질 관리가 중요합니다.
PHC파일은 반드시 항타로 시공하나요?
아닙니다. 현장 여건과 제품 체계, 설계 검토에 따라 항타 외에 압입 등 저진동 계열 공법을 비교할 수 있습니다. 다만 모든 제품과 현장이 동일한 방식으로 적용되는 것은 아니므로 장비 성능, 지반 저항, 시공 가능 길이와 연결 방식을 사전에 확인해야 합니다.
말뚝 길이는 어떻게 정하나요?
지층별 강도와 지지층 깊이, 설계하중, 허용침하, 말뚝의 지지 방식, 시공 중 관입 가능성을 종합해 정합니다. 지질자료만으로 실제 최종 길이를 확정하기 어려운 경우가 있으므로 시험시공과 항타기록을 설계 검토에 반영합니다.
항타 중 균열이 보이면 계속 시공해도 되나요?
균열의 폭과 방향, 위치, 깊이, 강선 노출, 발생 시점에 따라 의미가 달라질 수 있어 현장에서 임의로 계속 사용해서는 안 됩니다. 해당 부재를 식별해 기록하고, 손상 상태를 조사한 뒤 감리자와 구조설계자의 판단에 따라 폐기·보수·추가 검토 여부를 결정해야 합니다.
시공 후 말뚝 품질은 무엇으로 확인하나요?
제품검사와 반입검수, 항타기록, 위치·수직도 측정, 이음부 검사, 두부 상태 확인, 필요 시 설계와 시방서에서 정한 재하시험 또는 건전도 관련 시험을 조합합니다. 시험 종류와 수량은 구조 형식과 적용 기준에 따라 달라지므로 프로젝트 품질계획을 기준으로 정해야 합니다.
도심지에서 PHC파일을 사용할 때 가장 먼저 볼 조건은 무엇인가요?
인접 건물과 지중 구조물의 거리, 허용 가능한 진동·소음, 장비 반입과 회전 공간, 지하 매설물, 작업 시간 제한을 우선 확인해야 합니다. 이러한 조건이 맞지 않으면 저진동 공법이나 천공식 말뚝 등 대안을 기술적·경제적으로 비교하는 것이 안전합니다.
정리
PHC파일은 균일한 공장 제작 품질과 높은 구조 성능을 바탕으로 다양한 건축 기초공사에 활용되는 대표적인 프리캐스트 콘크리트 말뚝입니다. 그러나 규격이 크고 강도가 높다는 이유만으로 모든 현장에 적합한 것은 아닙니다. 지반조사, 구조설계, 시험시공, 장비 조건, 인접 구조물 영향, 자재와 시공기록을 하나의 품질관리 체계로 연결해야 안전성과 경제성을 함께 확보할 수 있습니다. 세부 허용오차와 시험 기준은 해당 프로젝트의 설계도서와 적용되는 공식 기준을 우선 확인하고, 판단이 필요한 사항은 구조기술자와 지반 분야 공인 전문가의 검토를 받아야 합니다.
